工作原理及產品特點

本系列裝置采用催化脫氧+吸附干燥方法，除去氣氣中的氧、水、二氧化碳和塵等雜質，獲取高純氮氣。普氮(99.99.9%)和加入的氫氣經靜態混合后進入熱交換器，利用除氧塔出口熱量預熱入口氣，然后進入裝有高效加氫脫氧催化劑的脫氧塔，普氮中的氧氣雜質與氫氣發生化學反應生成水被除去，同時放出大量熱量，1%含氧量發生反應時放熱大約可形成200℃溫度。接著經過熱交換器，再進入于燥過濾裝置脫除水、二氧化碳及塵粒等雜質，從而獲得高純氨氣。

該系統裝置設有故障自動報警及停機功能系統：常溫脫氧，使用前無需預處理，使用中不再需要再生，對硫化物氯化物、氨等具有良好的抗中毒性能，壽命達5年以上產品氣含水量低，大氣露點-60℃;一般純凈氣體含氫量<1000ppm(自動加氫)，氧含量≤3ppm。

主要技術指標

氮氣流量：10~2000Nm°/h

氮氣純度：≥99.999~99.9997%

氮氣壓力：0.1~0.7MPa(可調)

露      點：≤-60℃

氧 含 量：≤3~10ppm

氫 含 量：≤1000ppm

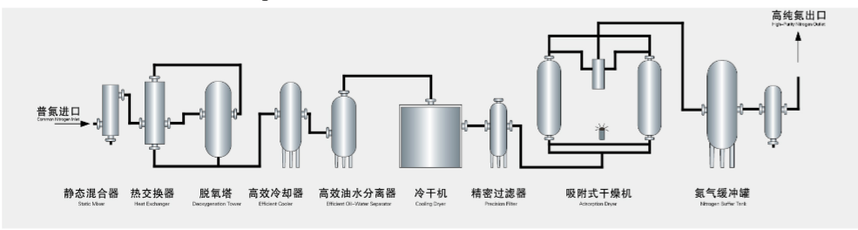

工藝流程圖

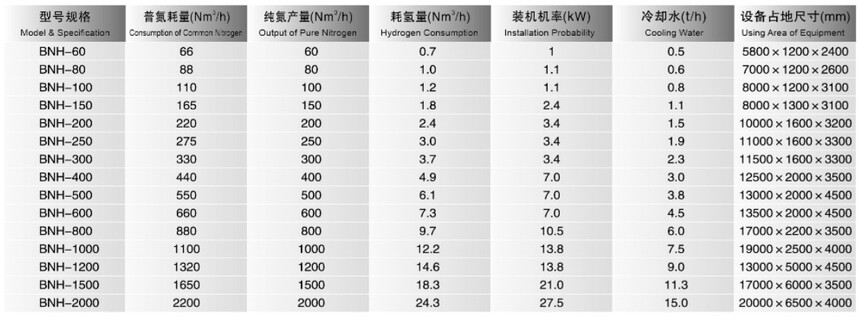

主要技術指標

注：以上數據以0.8Mpa(G)，99.9%原料氮氣，環境溫度20℃，0米標高和80%相對濕度為設計基準。
